ДиаДЭНС-КОСМО. Техническое описание

ДиаДЭНС-Космо. Аппарат косметологический. Руководство по эксплуатации.

Часть 1. Техническое описание



ПРАВИЛА БЕЗОПАСНОСТИ


  • Информация, содержащаяся в данном руководстве по эксплуатации, важна для вашей безопасности и для правильного использования и ухода за аппаратом.
  • В случае возникновения каких-либо нежелательных событий, связанных с применением аппарата, необходимо сообщить об этом изготовителю или его уполномоченному представителю.
  • Работающее вблизи коротковолновое или микроволновое оборудование может вызвать нестабильность выходных параметров аппарата.
  • Избегайте длительного нахождения аппарата под воздействием прямых солнечных лучей при высокой (>25 ОC) температуре воздуха. Это может вывести из строя индикатор аппарата либо разрушить элементы питания.
  • Аппарат не представляет опасности для пользователей ввиду применения внутреннего источника питания, изолированного от рабочей части аппарата (рабочие части типа BF).
  • Изделие содержит хрупкие элементы. Предохраняйте его от ударов.
  • Аппарат не является водонепроницаемым. Оберегайте его от попадания влаги.
  • ВНИМАНИЕ! Модификация изделия не допускается! Все работы по ремонту изделия должны проводить квалифицированные специалисты на предприятии-изготовителе.
  • Во время процедуры необходимо исключить одновременное использование «ДиаДЭНС-Космо» и других аппаратов электростимуляции, а также электрохирургических аппаратов.
  • Условия хранения: атмосферное давление от 70 до 106 кПа (от 525 до 795 мм рт. ст.).
  • Запрещается подключать электрод- маску к любым другим устройствам, кроме аппарата «ДиаДЭНС-Космо».
  • Условия эксплуатации: температура от плюс 10 до плюс 35 0С.
  • Запрещается подключать к аппарату другие электроды, кроме входящего в комплект поставки электрода-маски.
  • Если аппарат хранился при температуре окружающего воздуха ниже плюс 1 °С, выдержите его при температуре условий эксплуатации не менее двух часов перед использованием.
  • Cтепень защиты от проникновения воды и твердых частиц.
  • Условия транспортирования: температура от минус 50 до плюс 50 0С.
  • Условия хранения: температура от минус 50 до плюс 40 0С.
  • Условия эксплуатации: относительная влажность воздуха до 80 % при температуре плюс 25 0С.
  • Утилизация: материалы упаковки аппарата не оказывают вредного воздействия на окружающую среду, их можно использовать повторно. По окончании срока службы аппарат утилизируется в соответствии с СанПИН 2.1.7.2790-10 как отходы класса А (эпидемиологически безопасные отходы, приближенные по составу к твердым бытовым отходам).
  • Аппарат не содержит в своем составе лекарственных средств для медицинского применения, материалов животного или человеческого происхождения, канцерогенных, мутагенных и токсичных материалов.
  • При использовании по назначению аппарат не создает опасных уровней излучения.
  • Настройка и калибровка пользователем не требуется.
  • Источники шума в составе аппарата отсутствуют.



НАЗНАЧЕНИЕ АППАРАТА, ПОКАЗАНИЯ И ПРОТИВОПОКАЗАНИЯ

  • Аппарат косметологический «ДиаДЭНС-Космо» (далее — аппарат) предназначен для профилактического и терапевтического неинвазивного воздействия на кожу лица импульсным током с меняющейся полярностью для коррекции ее возрастных изменений.
  • Аппарат «ДиаДЭНС-Космо» предназначен для проведения процедур как в косметологических салонах, так ив домашних условиях.
  • Медицинский персонал в косметологических салонах или индивидуальные пользователи в домашних условиях должны применять аппарат после ознакомления с руководством по эксплуатации. Проведение процедур не требует специальных условий.
  • Процедуры проводятся при помощи электрода-маски через увлажненную маску-салфетку. В качестве увлажнителя применяется 0,9% раствор NaCl.
  • Одновременное воздействие компонентов увлажнителя и электрических токов существенно повышает эффективность процедур благодаря явлению электрофореза.



Показания к применению

Коррекция и профилактика возрастных изменений кожи лица.



Противопоказания

Абсолютные:

  • наличие имплантированного кардиостимулятора или других имплантированных электронных устройств;
  • индивидуальная непереносимость тока.

Относительные:

  • эпилепсия с частыми судорожными приступами;
  • лихорадочные состояния неясного происхождения;
  • новообразования;
  • общее тяжелое состояние пациента;
  • инфекционные заболевания кожи.


При наличии вышеперечисленных проблем со здоровьем применение аппарата «ДиаДЭНС-Космо» необходимо согласовать с врачом.

Отсутствуют контролируемые исследования применения аппарата у беременных женщин.

При соблюдении условий и правил эксплуатации, указанных в данном руководстве, побочных эффектов не выявлено.



ОПИСАНИЕ АППАРАТА

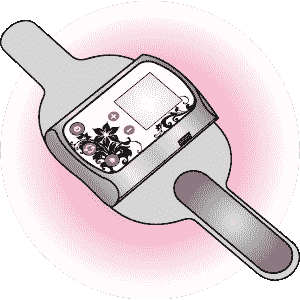

 Внешний вид аппарата. ДЭНАС-Космо.

Рисунок 1 – Внешний вид аппарата. Лицевая сторона

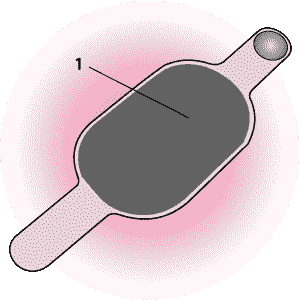

Тыльная сторона. ДЭНАС-Космо.

Рисунок 2 – Внешний вид аппарата.

Тыльная сторона с токопроводящей манжетой является рабочей частью


 Разъем для подключения. ДЭНАС-Космо.

Рисунок 3 – Внешний вид аппарата.

Разъем для подключения соединительного кабеля (1) и аппарат с подключенным кабелем (2)

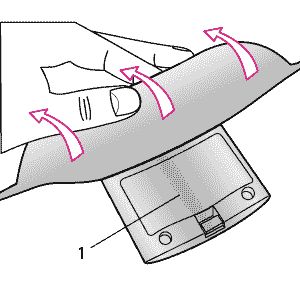

Батарейный отсек. ДЭНАС-Космо.

Рисунок 4 – Внешний вид аппарата.Батарейный отсек (1)

Во избежание выхода аппарата из строя соблюдайте полярность установки элементов питания.

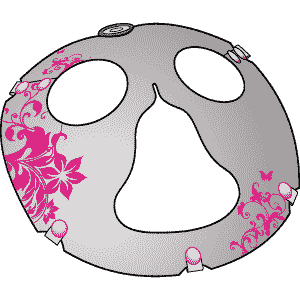

 электрода-маска. ДЭНАС-Космо.

Рисунок 5 – Внешний вид электрода-маски.

Внутренняя поверхность электрода-маски является рабочей частью.

Запрещается подключать электрод-маску к любым другим устройствам, кроме аппарата «ДиаДЭНС-Космо».

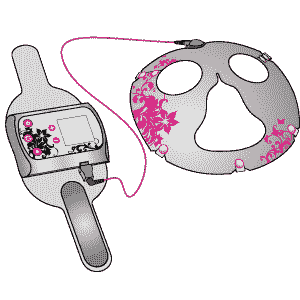

 Аппарат с электродом-маской. ДЭНАС-Космо.

Рисунок 6 – Аппарат с подключенным электродом-маской

Запрещается подключать к аппарату другие электроды, кроме входящего в комплект поставки электрода-маски.



 кнопки клавиатуры. ДЭНАС-Космо.

Рисунок 7 – Расположение и назначение кнопок клавиатуры

  1. Включение/выключение аппарата
  2. Переключение режимов работы («Питание» / «Лимфодренаж»)
  3. Увеличение мощности воздействия
  4. ЖК-индикатор
  5. Уменьшение мощности воздействия
  6. Пуск/Пауза (начало/прекращение работы в выбранном режиме)

 Назначение символов. ДЭНАС-Космо.

Рисунок 8 – Назначение символов на индикаторе аппарата

  1. Символ контакта с кожей
  2. Символ формирования воздействия
  3. Режим «Питание»
  4. Режим «Лимфодренаж»
  5. Время до окончания сеанса
  6. Текущий уровень мощности воздействия
  7. Состояние элементов питания


Индикатор текущего уровня мощности воздействия, имеющий пять графических секций, должен отображать следующие значения амплитуды импульса, в %:

  • секция 1 – не более 2 % от амплитуды при графической секции 5;
  • секция 2 – 30 ± 5 % от амплитуды при графической секции 5;
  • секция 3 – 55 ± 5 % от амплитуды при графической секции 5;
  • секция 4 – 80 ± 5 % от амплитуды при графической секции 5;
  • секция 5 – текущий максимум мощности воздействия.


КОМПЛЕКТНОСТЬ

Аппарат поставляется в следующей комплектности:


Наименование

Кол-во (шт.)

Основной блок аппарата «ДиаДЭНС-Космо»

1

Электрод-маска для аппарата «ДиаДЭНС-Космо»

не более 2

Кабель соединительный

не более 2

Маска-салфетка

не более 40

Элементы питания LR6/AA 1,5 В

2

Руководство по эксплуатации

1

Потребительская тара

1



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ПОРЯДОК ЗАМЕНЫ ИСТОЧНИКОВ ПИТАНИЯ



Аппарат не содержит частей, заменяемых пользователем, за исключением источников питания (батареи типа LR6/AA) и масок-салфеток.

Техническое обслуживание аппарата включает следующие операции:

  1. Внешний осмотр аппарата. Необходимо убедиться, что на аппарате отсутствуют следы ударов, падений, т.к. это может привести к некорректной работе аппарата.
  2. Перед использованием и после использования аппарата необходимо очистить токопроводящую область манжеты, а также токопроводящую поверхность электрода-маски.


Если предполагается не использовать аппарат в течение длительного времени (более3 дней), извлеките источники питания из батарейного отсека. Это предотвратит их преждевременную разрядку.



При мигании символа состояния батареи на ЖК-индикаторе следует заменить источники питания аппарата. Для этого:

  1. аккуратно отогните манжету со стороны батарейного отсека и снимите его крышку;
  2. извлеките старые элементы питания и установите новые, соблюдая полярность*.

*Устанавливайте только источники питания, предусмотренные для данного изделия–типаLR6/AA с номинальным напряжением 1,5 В.



ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ



В таблице 2 приведены ситуации, которые могут быть интерпретированы как неисправность и устранены самостоятельно. В случае других неисправностей свяжитесь с изготовителем (см. раздел 10), не пытайтесь устранить их самостоятельно.



Таблица 2

Проявление

Способ устранения

При включении аппарат подает звуковой сигнал и автоматически выключается

Установите новые элементы питания с соблюдением полярности.

Если после установки новых элементов питания аппарат не включается или после включения звучит сигнал и аппарат выключается, обратитесь к изготовителю.

Аппарат не начинает процедуру (не появляется сигнал

наличия контакта с

кожей)

Убедитесь в плотности контакта манжеты с кожей предплечья, увлажните кожу под манжетой.

Проверьте надежность подключения соединительного кабеля к разъему в корпусе аппарата.

Убедитесь, что ответная часть кабеля надежно подключена к электроду-маске.

Убедитесь, что маска-салфетка достаточно увлажнена солевым раствором.

Если символ контакта на включенном аппарате не появился, обратитесь к изготовителю.



  • Соблюдение правил обращения с электродом-маской является основным условием длительной эксплуатации аппарата без снижения его эффективности.
  • Несущественные изменения внешнего вида электрода-маски, приобретенные за время использования при условии соблюдения правил эксплуатации и должной очистки, не оказывают негативного влияния на работу аппарата и не являются основанием для замены в течение гарантийного срока.


Опубликовано с сокращениями. Первоисточник "ДиаДЭНС-Космо. Аппарат косметологический. Руководство по эксплуатации.  Часть 1. Техническое описание" находится на странице  ДИАДЭНС-КОСМО - ВАШ ДОМАШНИЙ КОСМЕТОЛОГ в разделе «ДОКУМЕНТЫ»
