НЕЙРОДЭНС ПКМ. Техническое описание. Работа с меню.

НЕЙРОДЭНС ПКМ. Электростимулятор чрескожный универсальный. Руководство по эксплуатации.

ЧАСТЬ 1. Технический описание. Работа с меню.


7. РАБОТА С МЕНЮ


7.1 Структура меню

Структура меню. ДЭНАС ПКМ [НЕЙРОДЭНС]

7.2 Выбор пункта меню



Меню «Программы»

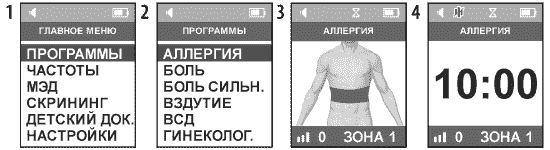

Меню «Программы». ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Кнопками навигации в главном меню выберите пункт «Программы» и подтвердите выбор, нажав кнопку «ОК»
  2. В открывшемся разделе найдите необходимую программу кнопками навигации. Сделайте выбор и нажмите кнопку «ОК»
  3. Аппарат НЕЙРОДЭНС ПКМ перейдёт в выбранный вами режим работы. На индикаторе отобразится рекомендуемая зона воздействия
  4. Расположите электрод на зоне воздействия и установите мощность стимуляции кнопками ← и →. Способы работы аппаратом с меню «Программы» подробно приведены в Руководстве по эксплуатации, часть II, «Инструкция по применению»

Меню «Частоты»

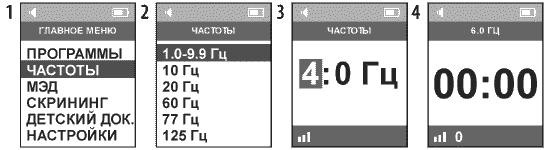

Меню «Частоты». ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Кнопками навигации ↑ и ↓ в главном меню выберите пункт «Частоты» и подтвердите выбор, нажав кнопку «ОК»
  2. В открывшемся разделе найдите необходимую частоту воздействия кнопками ↑ и ↓. Сделайте выбор и нажмите кнопку «ОК»
  3. В случае выбора инфранизких частот (1,0–9,9 Гц) аппарат перейдёт в меню настроек инфранизкой частоты. Кнопками навигации установите желаемую частоту (сначала целую часть числа, затем десятичную) и нажмите кнопку «ОК» для подтверждения выбранной частоты
  4. Аппарат НЕЙРОДЭНС ПКМ перейдёт в выбранный вами режим работы. Расположите электрод на зоне воздействия и установите мощность стимуляции кнопками ← и →. Способы работы аппаратом в меню «Частоты» подробно приведены в Руководстве по эксплуатации, часть II, «Инструкция по применению»

Минимальная эффективная доза (МЭД)

Минимальная эффективная доза (МЭД). ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Кнопками навигации ↓↑ в главном меню выберите пункт «МЭД» и подтвердите выбор, нажав кнопку «ОК»
  2. Аппарат НЕЙРОДЭНС ПКМ перейдёт в режим МЭД. Расположите электрод на зоне воздействия и установите мощность стимуляции кнопками ← и →. По окончании 1-го этапа режима МЭД внизу справа отображается длительность указанного этапа. Способы работы аппаратом в режиме МЭД подробно приведены в Руководстве по эксплуатации, часть II, «Инструкция по применению»

Диагностический режим «Скрининг»

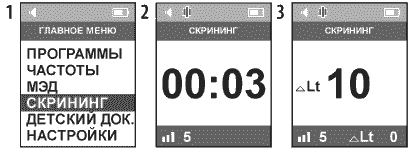

Диагностический режим «Скрининг». ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Кнопками навигации ↑ и ↓ в главном меню выберите режим «Скрининг» и подтвердите выбор, нажав кнопку «ОК»
  2. Аппарат НЕЙРОДЭНС ПКМ перейдёт в режим «Скрининг», при этом автоматически установится фиксированный уровень мощности электростимуляции. Изменение мощности в режиме «Скрининг» недоступно
  3. При повторном измерении предыдущее значение Lt отображается в нижнем правом углу.
  4. Способы работы аппаратом в режиме «Скрининг» подробно приведены в Руководстве по эксплуатации, часть II, «Инструкция по применению»

Функция «Детский доктор»

Функция «Детский доктор». ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Кнопками навигации ↑ и ↓ в главном меню выберите раздел «Детский док.» и подтвердите выбор, нажав кнопку «ОК»
  2. Для проведения сеанса с детьми в аппарате предусмотрена функция ограничения мощности. Кнопками ↑ и ↓ выберите возраст ребёнка и подтвердите выбор, нажав кнопку «ОК». При нажатии кнопок «ВОЗВРАТ» или «МЕНЮ» вместо кнопки «ОК», а также при отключении питания настройки функции «Детский доктор» вернутся в ранее сохранённое значение. Включённая функция «Детский доктор» отображается символом в строке состояния.

Меню «Звук» (настройки звука)

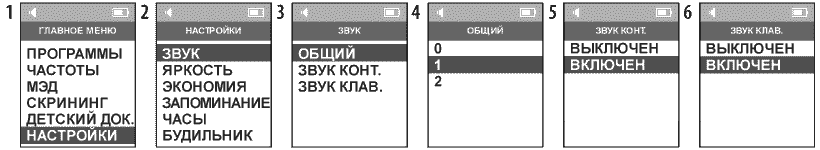

Меню «Звук» (настройки звука). ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Кнопками навигации ↑ и ↓ в главном меню или в окне стимуляции выберите раздел «Настройки» и подтвердите выбор, нажав кнопку «ОК». Количество пунктов меню «Настройки» зависит от текущего состояния аппарата
  2. Кнопками ↑ и ↓ в меню «Настройки» выберите пункт «Звук» и подтвердите выбор, нажав кнопку «ОК»
  3. Аппарат НЕЙРОДЭНС ПКМ перейдёт в меню «Настройки звука»: общий звук аппарата, звук контакта с кожей, звук нажатия кнопок клавиатуры. Кнопками ↑ и ↓ выберите один из изменяемых параметров и подтвердите выбор, нажав кнопку «ОК»
  4. Для настройки общего звука в аппарате предусмотрено 3 уровня громкости: отсутствие звука, минимальный и максимальный уровень, обозначенные цифрами 0, 1 и 2 соответственно. Кнопками ↑ и ↓ выберите один из уровней громкости и подтвердите выбор, нажав кнопку «ОК». При нажатии кнопок «ВОЗВРАТ» или «МЕНЮ» вместо кнопки «ОК», а также при отключении питания настройки звука вернутся в ранее сохранённое значение.
  5. При соответствующей настройке контакт электродов с кожей может быть подтверждён звуковым сигналом. Кнопками ↑ и ↓ включите или выключите данную функцию и подтвердите выбор, нажав кнопку «ОК». При нажатии кнопок «ВОЗВРАТ» или «МЕНЮ» вместо кнопки «ОК», а также при отключении питания настройки звука вернутся в ранее сохранённое значение
  6. Навигация по меню может сопровождаться звуком. Кнопками ↑↓ включите или выключите данную функцию и подтвердите выбор, нажав кнопку «ОК». При нажатии кнопок «ВОЗВРАТ» или «МЕНЮ» вместо кнопки «ОК», а также при отключении питания настройки звука вернутся в ранее сохранённое значение

Внимание! Звуковые сигналы формируются с учётом значения заданного уровня громкости. При установленном уровне громкости «Отсутствие звука» сигналы формироваться не будут.

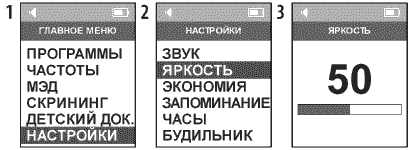

Меню «Яркость» (настройка яркости дисплея)

Меню «Яркость» (настройка яркости дисплея). ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Кнопками навигации ↑ и ↓ в главном меню выберите раздел «Настройки» и подтвердите выбор, нажав кнопку «ОК»
  2. Кнопками ↑↓в меню «Настройки» выберите пункт «Яркость» и подтвердите выбор, нажав кнопку «ОК»
  3. В аппарате предусмотрена регулировка яркости в диапазоне от 5 до 100 с шагом 5. Подберите комфортный уровень яркости, используя клавиши ← и →. Подтвердите выбор, нажав кнопку «ОК». При нажатии кнопок «ВОЗВРАТ» или «МЕНЮ» вместо кнопки «ОК», а также при отключении питания настройка яркости вернётся в ранее сохраненное значение.

Внимание! Увеличение яркости подсветки приводит к росту потребления тока и более ранней замене комплекта элементов питания. Использование минимального уровня подсветки индикатора позволит обеспечить более длительное использование установленных элементов питания



Меню «Экономия» (экономия батарей)

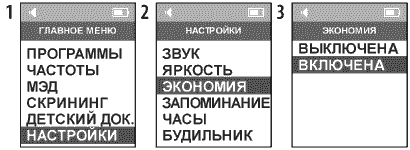

Меню «Экономия» (экономия батарей). ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Кнопками навигации ↑ и ↓ в главном меню выберите раздел «Настройки» и подтвердите выбор, нажав кнопку «ОК»
  2. Кнопками ↑ и ↓ в меню «Настройки» выберите пункт «Экономия» и подтвердите выбор, нажав кнопку «ОК»
  3. Аппарат НЕЙРОДЭНС ПКМ перейдёт в меню «Экономия», которое позволяет изменить состояние функции «Экономия батарей»: перейти в режим пониженного энергопотребления за счёт уменьшения длительности подсветки (независимо от установленного уровня яркости). Кнопками ↑ и ↓ включите или выключите данную функцию и подтвердите выбор, нажав кнопку «ОК». При нажатии кнопок «ВОЗВРАТ» или «МЕНЮ» вместо кнопки «ОК», а также при отключении питания режим экономии вернётся в ранее сохранённое значение

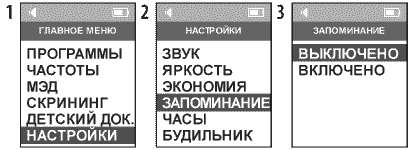

Меню «Запоминание» (запоминание последних настроек)

Меню «Запоминание» (запоминание последних настроек). ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Кнопками навигации ↑ и ↓ в главном меню выберите раздел «Настройки» и подтвердите выбор, нажав кнопку «ОК»
  2. Кнопками ↑ и ↓ в меню «Настройки» выберите пункт «Запоминание» и подтвердите выбор, нажав кнопку «ОК»
  3. Аппарат НЕЙРОДЭНС ПКМ перейдёт в меню «Запоминание». Данный пункт позволяет изменить состояние функции «Запоминание последних настроек». При включённом состоянии функции аппарат будет включаться в том лечебном режиме, в котором был выключен. При выключенном состоянии функции аппарат, включаясь, будет переходить в главное меню. Кнопками ↑ и ↓ включите или выключите данную функцию и подтвердите выбор, нажав кнопку «ОК». При нажатии кнопок «ВОЗВРАТ» или «МЕНЮ» вместо кнопки «ОК», а также при отключении питания режим запоминания вернётся в ранее сохранённое значение

Меню «Часы» (настройка времени)

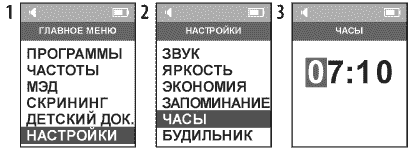

Меню «Часы» (настройка времени). ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Кнопками навигации ↑ и ↓ в главном меню выберите раздел «Настройки» и подтвердите выбор, нажав кнопку «ОК»
  2. Кнопками ↑ и ↓ в меню «Настройки» выберите пункт «Часы» и подтвердите выбор, нажав кнопку «ОК».
  3. При настройке времени аппарат позволяет настроить текущее время, для чего кнопками ← и → установите курсор на изменяемую область, а кнопками ↑ и ↓ измените числа согласно их настоящему значению и подтвердите выбор, нажав кнопку «ОК». При нажатии кнопок «ВОЗВРАТ» или «МЕНЮ» вместо кнопки «ОК», а также при отключении питания значение текущего времени не изменится

Меню «Будильник» (настройка будильника)

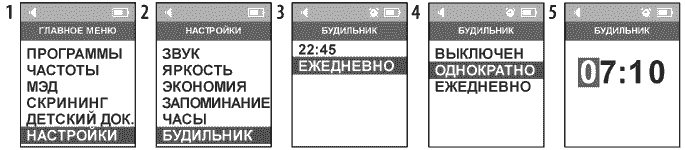

Меню «Будильник» (настройка будильника). ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Кнопками навигации ↑ и ↓ в главном меню выберите раздел «Настройки» и подтвердите выбор, нажав кнопку «ОК»
  2. Кнопками ↑ и ↓ в меню «Настройки» выберите пункт «Будильник» и подтвердите выбор, нажав кнопку «ОК»
  3. Аппарат НЕЙРОДЭНС ПКМ перейдёт в меню «Будильник» для установки периодичности работы будильника и настройки времени будильника. Кнопками ↑ и ↓ в меню выберите один из настраиваемых пунктов и подтвердите выбор, нажав кнопку «ОК»
  4. При настройке периодичности будильника кнопками ↑ и ↓ выберите один из вариантов работы: выключен, однократно или ежедневно. Для сохранения результатов выбора нажмите кнопку «ОК». При нажатии кнопок «ВОЗВРАТ» или «МЕНЮ» вместо кнопки «ОК», а также при отключении питания текущие настройки будильника не изменятся.
    Включённый будильник отображается символом в строке состояния. Для отключения сработавшего будильника кратковременно нажмите кнопку «ОК»
  5. При настройке времени работы будильника кнопками ← и → установите курсор на изменяемую область, а кнопками ↑ и ↓ измените числа согласно желаемому значению и подтвердите выбор, нажав кнопку «ОК». Выключить аппарат. При нажатии кнопок «ВОЗВРАТ» или «МЕНЮ» вместо кнопки «ОК», а также при отключении питания текущие настройки будильника не изменятся

Меню «Язык»

Меню «Язык». ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Кнопками навигации ↑ и ↓ в главном меню выберите раздел «Настройки» и подтвердите выбор, нажав кнопку «ОК»
  2. Кнопками ↑ и ↓ в меню «Настройки» выберите пункт «Язык» и подтвердите выбор, нажав кнопку «ОК»
  3. Для пользовательского интерфейса в аппарате предусмотрено 5 языков: русский, английский, немецкий, французский и итальянский. Кнопками ↑ и ↓ в меню «Язык» выберите понятный язык и подтвердите выбор, нажав кнопку «ОК». При нажатии кнопок «ВОЗВРАТ» или «МЕНЮ» вместо кнопки «ОК», а также при отключении питания настройка языка вернётся в ранее сохранённое значение

Меню «Цвет»

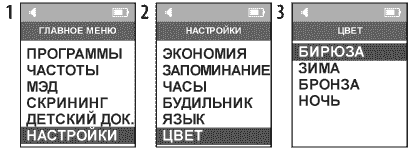

Меню «Цвет». ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Кнопками навигации ↑ и ↓ в главном меню выберите раздел «Настройки» и подтвердите выбор, нажав кнопку «ОК»
  2. Кнопками ↑ и ↓ в меню «Настройки» выберите пункт «Цвет» и подтвердите выбор, нажав кнопку «ОК»
  3. Для пользовательского интерфейса в аппарате предусмотрено 4 цветовых темы: «бирюза», «зима», «бронза», «ночь». Кнопками ↑ и ↓ в меню «Цвет» выберите цветовую тему и подтвердите выбор, нажав кнопку «ОК». При нажатии кнопок «ВОЗВРАТ» или «МЕНЮ» вместо кнопки «ОК», а также при отключении питания настройка цвета вернется в ранее сохранённое значение

Меню «Контакт»

(функция «Терапия без контроля контакта» доступна только в режимах «Программы» и «Частоты»)

Меню «Контакт». ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Меню «Контакт» даёт возможность управления функцией «Терапия без контроля контакта», которая позволяет формировать электрические импульсы независимо от качества и наличия контакта электродов с кожей. При включении функции «Терапия без контроля контакта» аппарат не сигнализирует о пропадании контакта. Функция «Терапия без контроля контакта» включается кнопками навигации в окне стимуляции («Программы», «Частоты»). В окне стимуляции («Программы», «Частоты»), кнопками ↑ и ↓ выберите пункт меню «Контакт» и подтвердите выбор, нажав кнопку «ОК»
  2. Аппарат НЕЙРОДЭНС ПКМ перейдёт в меню «Контакт». Кнопками ↑ и ↓ включите или выключите данную функцию и подтвердите выбор, нажав кнопку «ОК». Выход из настроек по кнопке «ВОЗВРАТ» вместо кнопки «ОК» не изменит функцию «Терапия без контроля контакта.
    Индикация состояния контакта:
  • горит постоянно – есть контакт электродов с кожей, функция «Терапия без контроля контакта» не включена;
  • отсутствие контакта электродов с кожей, рекомендуется слегка смочить кожу для контакта или включить функцию «Терапия без контроля контакта»;
  • мигает – включена функция «Терапия без контроля контакта»

Меню «Таймер»

(функция доступна только в режиме «Частоты»)

Меню «Таймер». ДЭНАС ПКМ [НЕЙРОДЭНС] .

  1. Функция «Таймер» необходима в случаях, когда нет возможности контролировать время воздействия (электростимуляция труднодоступных мест), либо, когда время стимуляции чётко регламентировано. При активации этой функции время стимуляции будет идти в виде таймера обратного отсчёта. В случае если функция отключена, максимальное время сеанса — 30 минут. Настройка функции «Таймер» доступна только в окне стимуляции меню «Частоты». В меню «Программы», МЭД и «Скрининг» время определено программой. Кнопками навигации ↑ и ↓ выберите пункт «Таймер» и подтвердите выбор, нажав кнопку «ОК»
  2. Аппарат НЕЙРОДЭНС ПКМ перейдёт в меню «Таймер». Кнопками ↑ и ↓ установите желаемую длительность таймера от 0 до 30 минут (дискретность — 1 минута) и подтвердите выбор, нажав кнопку «ОК». Выход из настроек по кнопке «ВОЗВРАТ» вместо кнопки «ОК» не изменит настройки таймера. В случае установки 0 минут функция считается выключенной и в режимах стимуляции будет происходить прямой отсчёт времени сеанса. Включённая функция «Таймер» отображается символом в строке состояния




Опубликовано с сокращениями. Первоисточник "НЕЙРОДЭНС ПКМ. Электростимулятор чрескожный универсальный. Руководство по эксплуатации.  ЧАСТЬ 1. Технический описание. Работа с меню" находится на странице НЕЙРОДЭНС-ПКМ - СОВРЕМЕННЫЙ АППАРАТ С МАКСИМАЛЬНЫМ НАБОРОМ ЛЕЧЕБНЫХ ПРОГРАММ (2020 Г)  в разделе «ДОКУМЕНТЫ»
